ÖNEMLİ NOT: Olabilecek herhangi bir
aksaklıktan dolayı sorumluluk kabul etmemin mümkün olamayacağını, yapacağınız
her modifikasyonda sorumluluğun tamamen size ait olacağını özellikle
hatırlatmak istiyorum.
The modifications depicted on these
pages are solely my own applications and if you want to try them, you do it at your
own risk. I cannot be held responsible for any damage or mishap.
Biliyorsunuz, uzun zaman
önce ön panelde “yeşili mavi yap” kampanyası dahilinde, A/C butonlarını,
radyoyu ve saati mavileştirmiştim. Ancak kalorifer/havalandırma kontrollerinin
olduğu bölüm mavi mavi sırıtıyordu. Sonuçsuz birçok çabam da olmuştu. Örneğin o
modülü içten mavi cam boyası ile boyayıp mavi LED’ler ile ışıklandırmak gibi.
Ama yeşil renk sistemin içine öyle işlemiş ki mavi renk elde etmek imkansızdı.
İçteki ışık yayıcı katmanı kazımak bir çözüm olsa da oldukça iyi ve yeterli
olduğunu düşündüğüm bir el motoru ile bile beceremedim. Sonunda “yumuşak g”
planına kaldı iş...

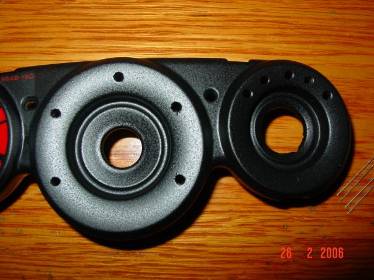

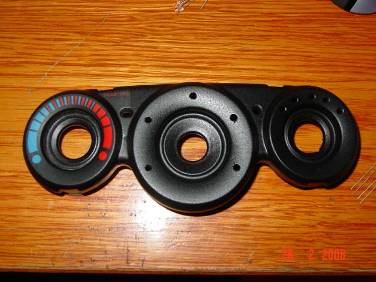

Hurdacıdan aldığım bir
HVAC modülünün üzerindeki sembol ve rakamlara denk gelen yerlere 3 mm çaplı
delikler deldim. Hafifçe zımparaladım ve soldaki yuvarlağını maskeleyip
kalanını iki kat mat siyah spray boya ile boyadım. Şöyle oldu...
One of the most difficult
blue-light conversions was the conversion of the HVAC cluster. It is really
hard to remove the green backing of the unit. I tried it but it was almost
impossible. Painting the backside with blue glass paint and mounting blue LED’s
inside the unit resulted in blu-green lighting and was highly unsatisfactory. So
I decided to go another way. I thought, I could sacrifice the symbols as I
exactly knew every setting of the middle button. The right button doesn’t need
the numbers. So I drilled 3 mm holes through the symbols and then painted the
panel black with a matte finish.

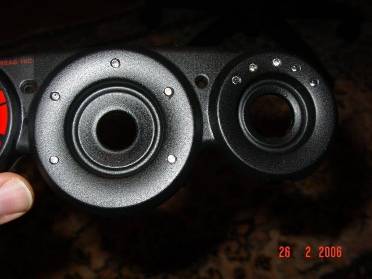

Deliklerin çapakları yok
edildi ve 3 mm çaplı LED’ler yuvalara yerleştirilip sıcak silikon ile tespit
edildi. Şöyle birşey oldu sonuçta...
I mounted 3 mm LED’s into
the holes and fixed them with hot silicone.
LED’lerin tümü şeffaf
ancak sağdaki fan butonu için “0” konumuna kırmızı, diğer dört konuma mavi LED
koydum. Hava yönlendirme butonunda ise en sağ defrost konumuna sarı diğerlerine
mavi LED koydum. Sonra LED’lerin birbirleri arasında ikili gruplar halinde
bağlantılarını yapıp ön dirençleri lehimledim. Almış olduğum LED’ler inanılmaz
verimli oldukları için 5.5 – 6.5 mA akıma göre ön direnç kullandım (her çifte 1
kohm). Standart LED’lerin normal çalışma akımı olan 25 mA’de aşırı ötesi bir

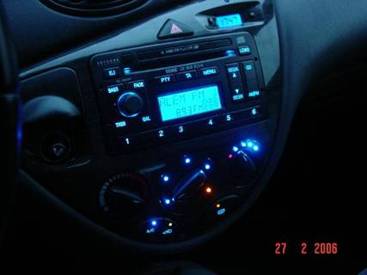

ışık çıktığı için uygun bulmayıp akımı kıstım. Sonra da yerine monte ettim...

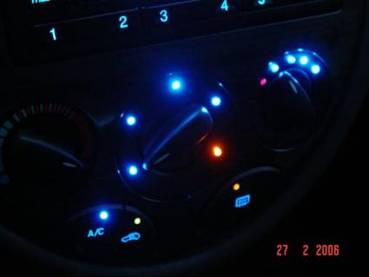

All of the LED’s were transparent.
For the middle button, the first four are blue and the rightmost one (for
defrost) is yellow. For the right knob, the first (blower off) LED is red and
the others are blue. The original four bulbs in the back of the unit have been
removed. For the left knob, I have soldered two high intensity white LED’s
instead of the original bulbs. I also apinted the inside green plastics of the
knobs with blue glass paint. The next step will be mounting small LED’s into
the knobs...
